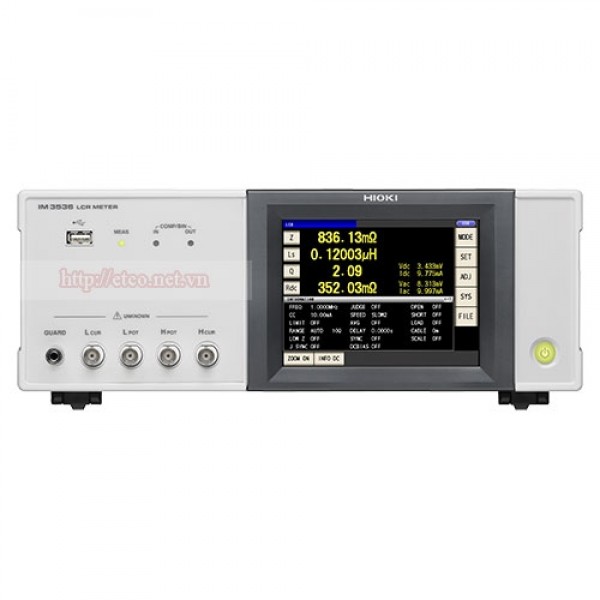

Máy đo LCR Hioki IM3536 là dòng máy đo các thông số L, C, R và phân tích trở kháng được sản suất bởi hãng Hioki nổi tiếng của Nhật Bản. Thiết bị đo LCR được ưu tiên sử dụng tại Việt Nam và nhiều nước khác trên thế giới.
Đặc điểm nổi bật máy đo LCR Hioki IM3536:
- Tần số đo DC, 4Hz đến 8MHz
- Tốc độ đo thời gian nhanh nhất chỉ 1ms
- Độ chính xác máy đo LCR cao chỉ 0.05%
- Độ chính xác đảm bảo 1 mΩ
- Đo trở kháng thấp và khả năng lặp lại không trùng lặp
- Chức năng xu hướng DC: Đo theo các điều kiện mô phỏng việc sử dụng thực tế hoặc phù hợp với tiêu chuẩn của ngành
- Đặc điểm vượt chội và chi phí hiệu quả cho 1 loạt các ứng dụng
Thông số kỹ thuật máy đo LCR Hioki IM3536:
| Chế độ đo lường | Chế độ đo LCR, chế độ đo liên tục |
| Thông số đo máy LCR | Z, Y, θ, X, G, B, Q, Rdc (kháng DC), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε |
| Vùng đo của máy LCR IM3536 | 100 mΩ đến 100 MΩ, 10 dải (Tất cả các thông số được xác định theo Z) |
| Vùng hiển thị |
Z: 0.00 m to 9.99999 GΩ, Y: 0.000 n to 9.99999 GS, θ: ± (0.000° to 180.000°), Q: ± (0.00 to 9999.99), Rdc: ± (0.00 m to 9.99999 GΩ), |
| Độ chính xác | Z ± 0,05% RDG. θ: ± 0.03 ° (giá trị đại diện, phạm vi đo lường: 1 mΩ đến 200 MΩ) |
| Tần suất đo | 4 Hz đến 8 MHz (độ phân giải 5 chữ số, độ phân giải tối thiểu 10 mHz) |
| Mức tín hiệu đo |
+ [Chế độ thông thường: chế độ V / chế độ CV]
+ [Chế độ chính xác cao / CV mode]
+ [Chế độ thông thường: chế độ CC]
+ [Chế độ chính xác cao với chế độ CC]
+ [Đo điện trở DC]
|
| Đo lường DC |
Phạm vi phát điện: Điện áp DC 0 V đến 2,50 V (độ phân giải 10 mV) |
| Trở kháng đầu ra | Chế độ bình thường: 100 Ω, chế độ chính xác cao trở kháng thấp: 10 Ω |
| Màn hình hiển thị | TFT màu 5.7 inch với bảng điều khiển cảm ứng |
| Chức năng | So sánh, BIN đo lường (10 loại cho 2 tham số đo lường), chức năng kích hoạt, mở / ngắn bồi thường, liên lạc kiểm tra, Panel tải / lưu, bộ nhớ chức năng |
| Giao diện | EXT. I / O (HANDLER), USB, ổ USB flash, LAN, GP-IB, RS-232C, BCD |
| Nguồn điện | 100 đến 240 V AC, 50/60 Hz, tối đa 50 VA |
| Kích thước và trọng lượng máy đo LCR | 330mm (12,99 inch) W × 119 mm (4,69 inch) × 230 mm (9,0 inch) D, 4,2 kg (148,1 oz) |
| Phụ kiện máy đo LCR | Dây nguồn,hướng dẫn sử dụng, đĩa cài đặt ứng dụng cho đồng hồ đo LCR |
