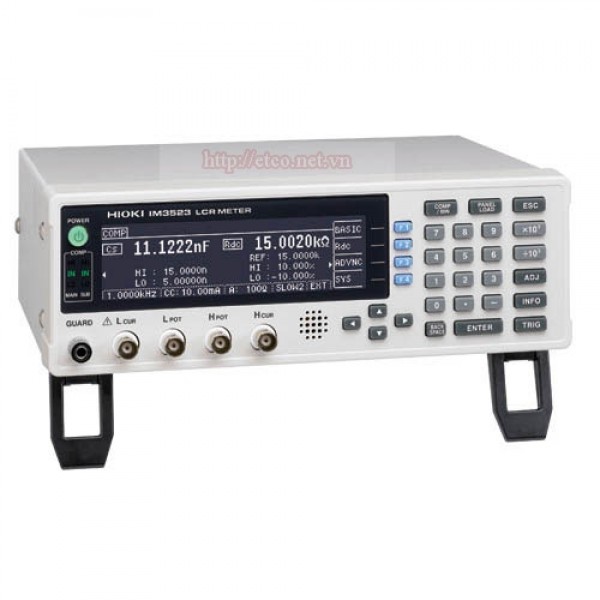

Máy đo LCR Hioki IM3523 là dòng máy đo các thông số L, C, R và phân tích trở kháng được sản suất bởi hãng Hioki nổi tiếng của Nhật Bản. Thiết bị đo LCR được ưu tiên sử dụng tại Việt Nam và nhiều nước khác trên thế giới.
Đặc điểm nổi bật máy đo LCR Hioki IM3523:
- Tần số đo DC, phạm vi đo rộng từ 40Hz đến 200 KHz
- Kiểm tra không ngừng trên các điều kiện đo lường hỗn hợp như CD và ESR với tốc độ gấp 10 lần so với model trước (model IM3532-50)
- Xây dựng tính năng so sánh và BIN
- Tốc độ đo thời gian nhanh nhất chỉ 2ms
- Độ chính xác máy đo LCR cao chỉ 0.05%
- Độ chính xác đảm bảo 1 mΩ
Thông số kỹ thuật máy đo LCR Hioki IM3523:
| Chế độ đo lường | Chế độ đo LCR, chế độ đo liên tục |
| Thông số đo máy LCR | Z, Y, θ, Rs (ESR), Rp, Rdc (DC kháng), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
| Vùng đo của máy LCR IM3523 | 100 mΩ đến 100 MΩ, 10 dải (Tất cả các thông số được xác định theo Z) |
| Phạm vi hiển thị |
Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp: |
| Độ chính xác | Z ± 0,05% RDG. θ: ± 0.03 ° (giá trị đại diện, phạm vi đo lường: 1 mΩ đến 200 MΩ) |
| Tần suất đo | 40 Hz đến 200 KHz (độ phân giải 5 chữ số, độ phân giải tối thiểu 10 mHz) |
| Mức tín hiệu đo |
V mode, chế độ CV: 5 mV đến 5 Vrms, 1 mVrms steps |
| Đo lường DC |
Phạm vi phát điện: Điện áp DC 0 V đến 2,50 V (độ phân giải 10 mV) |
| Trở kháng đầu ra | Chế độ bình thường: 100 Ω, chế độ chính xác cao trở kháng thấp: 10 Ω |
| Màn hình hiển thị | Màn hình LCD đơn sắc |
| Chức năng | So sánh, BIN đo lường (phân loại chức năng), Panel tải / lưu, bộ nhớ chức năng |
| Giao diện | EXT. I / O (HANDLER), USB, ổ USB flash, LAN, GP-IB, RS-232C, BCD |
| Nguồn điện | 100 đến 240 V AC, 50/60 Hz, tối đa 50 VA |
| Kích thước và trọng lượng máy đo LCR | 260 mm (10,24 in) W × 88 mm (3,46 inch) × 203 mm (7,99 inch) D, 2,4 kg (84,7 oz) |
| Phụ kiện máy đo LCR | Dây nguồn,hướng dẫn sử dụng, đĩa cài đặt ứng dụng CD-R(bao gồm các ứng dụng và phần mềm mẫu) cho đồng hồ đo LCR |
