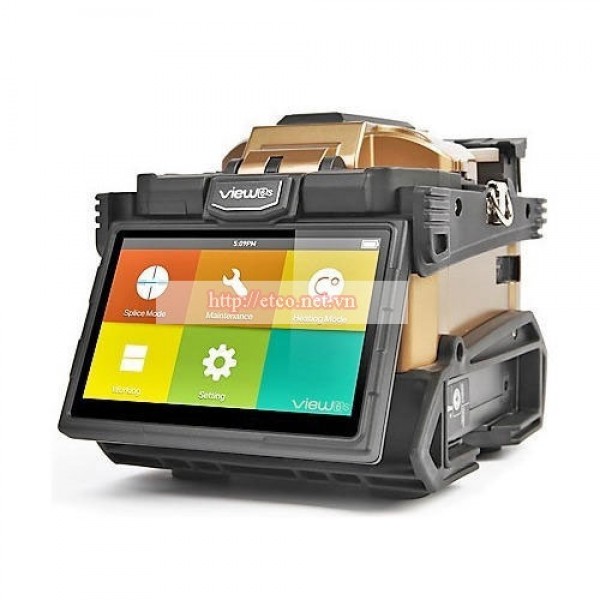

Máy hàn cáp quang Inno Instrumet View 6L là loại máy hàn sợi quang được ưa chuộng không chỉ trên thế giới và còn được sử dụng nhiều ở Việt Nam. Đây là sản phẩm của hãng nổi tiếng Instrument sản xuất tại Hàn Quốc.
View 6L sở hữu màn hình cảm ứng 6 inch, rất thân thiện và dễ sử dàng sử dụng. Chỉ cần chạm nhẹ lên màn hình 2 lần là có thể dễ dàng phóng to hay thu nhỏ hình ảnh kích thước sợi hàn cáp quang. Ngoài ra máy hàn sợi quang Inno Instrument View 6L cũng được trang bị 3 đèn LED chiếu sáng để có thể làm việc dễ dàng và chính xác ngay cả khi môi trường thiếu ánh sáng hoặc không có ánh sáng. Thời gian gia nhiệt hàn sợi quang cực nhanh chỉ mất có 13 giây.
Đặc điểm nổi bật máy hàn cáp quang Inno Instrument View 6L:
- Căn chĩnh lõi tự động (DACAS Core-to-core alignment)
- Độ phân giải và độ phóng đại sợi quang cao nhất thế giới
- Màn hình 5inch cảm ứng chạm
- Chạm 2 lần để phóng to thu nhỏ sợi quang
- Gia nhiệt siêu tốc (13 giây)
- 3 Bóng LED hỗ trợ thi công ban đêm
- Chống thấm nước, chống va đập, chống bụi
- Xuất xứ Hàn Quốc
Thông số kỹ thuật máy hàn cáp quang Inno Instrument View 6L:
|
Kích thước máy |
143H x 130W x 155D mm |
|
Trọng lượng |
2.07 Kg (Chưa bao gồm pin); 2,43 kg bao gồm cả pin |
|
Hàn sợi quang |
SM(ITU-T G.652&G.657) / MM(ITU-T G.651) / DS(ITU-T G.653) / NZDS(ITU-T G.655) |
|
Cấu trúc máy |
Thiết kế chống rung, chống va đập |
|
Số sợi cho mỗi lần hàn |
Đơn sợi, 1 sợi |
|
Loại cab tương thích |
0.25~3.0 mm / Indoor Cable |
|
Đường kính lớp phủ |
Cladding:80-150μm/Coating:100-1000μm |
|
Chiều dài sợi quang |
Diameter 125μm-1000μm: cleave length 8-16mm |
|
Chế độ hàn |
Max 128 model |
|
Suy hao trung bình |
SM:0.02dB/MM:0.01dB/DS:0.04dB/NZDS:0.04dB/G.657:0.02dB (ITU-T Standard) |
|
Suy hao phản hồi |
>>60dB |
|
Thời gian hàn |
Chế độ hàn nhanh:7 giây, chế độ tự động hàn: 9 giây |
|
Đo suy hao mối hàn |
Có |
|
Đèn chiếu sáng |
3 đèn LED |
|
Chế độ gia nhiệt |
Heat Mode: 32/Heating Time (Typical): 35 second |
|
Ống co nhiệt |
20-60 mm |
|
Bộ nhớ |
2000 kết quả hàn sau cùng |
|
Lực kéo căng mối hàn |
1.96~2.25N [Based on the fiber count] |
|
Điều kiện hoạt động |
0-5000m so với mực nước biển, 95% relative humidity, – 10~50°C, Max Wind 15m/s |
|
Điều kiện lưu kho |
0~95% relative humidity, -40~80°C, Battery: -20~ 30 °C |
|
Kích thước / Màu sắc |
155*130*137(L*W*H)/ Eco-green |
|
Hiển thị và phóng to sợi |
5200 lần kích thước ban đầu |
|
Màn hình hiển thị |
90 độ, độ phân giải màn hình 5 inch |
|
Nguồn cấp |
DC 18V Power Supply |
|
Dung lượng pin |
Trung bình 170 lần hàn và gia nhiệt liên tục (4200mAh) |
|
Tuổi thọ điện cực |
3500 làn hàn |
|
Giao diện kết nối |
USB 2.0/MINI USB |
Phụ kiện máy hàn cáp quang Inno Instrument Vie 6L:
- Thân máy chính
- Dao cắt sợi cáp quang
- Bộ giữ sợi: VFH-10(equipped) / VFH-40 / FH-SOC
- Bộ kẹp co nhiệt: HTS-SOC
- Kìm tuốt sợi cáp quang
- Pin máy hàn cáp quang
- Bộ sạc Pin
- Khay làm mát
- Dây nguồn
- Dây USB
- CD hướng dẫn sử dụng
- Thùng đựng và dây đeo
