Máy hàn cáp quang Ilsintech Swift F1 cho phép người dùng kiểm tra mối hàn ngay lập tức mà không cần phải có thiết bị bên ngoài nào hỗ trợ thêm bằng cách tích hợp tính năng đo công suất phát quang và nguồn phát sáng nhìn thấy lên ngay trên thân máy. Máy hàn cáp quang Swift F1 phù hợp cho các ứng dụng cáp quang FTTx, và tương thích với chuẩn hàn đầu nối SoC (Splice-On Connector)
Đặc điểm nổi bật máy hàn cáp quang Ilsintech Swift F1
- Hàn sợi quang bằng phương pháp căn chỉnh lớp vỏ bao phủ (V-groove alignment)
- Suy hao mối hàn: SM: 0.04dB, MM: 0.02dB, DS: 0.06dB, NZDS: 0.06dB

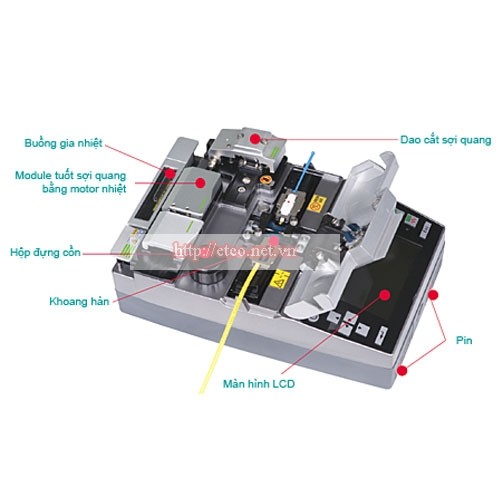

- Tích hợp 5 tính năng: Máy hàn cáp quang, Tuốt sợi quang, Vệ sinh sợi quang, Cắt sợi quang, Gia nhiệt mối hàn
- Thời gian hàn sợi 7 giây, gia nhiệt 20 giây
- Giao diện kết nối: USB, RCA
- Giao diện người dùng dễ sử dụng
- Chống sốc, chống bụi, chống thâm nước

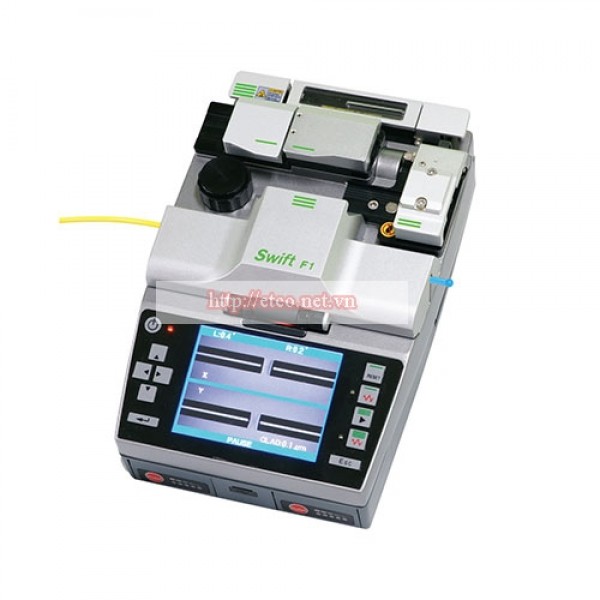

Máy hàn cáp quang Ilsintech Swift F1
Thông số kỹ thuật máy hàn cáp quang Ilsintech Swift F1:
|
Chức năng |
Đặc tính |
|
Fiber alignment |
Fixed V-Groove(Clad to Clad) |
|
Loại sợi hàn cáp quang |
0.25mm, 0.9mm, 2.0mm, 3.0mm, Indoor cable |
|
Số lượng sợi |
Sợi đơn |
|
Applicable fiber dimensions |
Cladding diameter: 125㎛, Coating diameter: 250, 900㎛ |
|
Chiều dài sợi và chiều dài cắt |
7.0mm |
|
Splicing modes |
Splice mode: 100, Heater mode: 50 |
|
Typical Splice Loss |
SM: 0.04dB, MM: 0.02dB, DS: 0.06dB, NZDS: 0.06dB |
|
Return loss |
> 60dB |
|
Splicing time |
Typical 7sec |
|
Splice loss estimate |
Available |
|
Sleeve heating time |
15sec(0.9mm fiber), 70sec(indoor, 3.0mm cable), 80sec(Connector) |
|
Applicable protection sleeve |
60mm, 40mm, 28mm, 32mm |
|
Lưu trữ kết quả |
Lên tới 2000 kết quả lưu trữ trong bộ nhớ |
|
Kiểm tra lực kéo căng |
1.96N |
|
Điều kiện thi công |
Độ cao: 0~5,000m so với mực nước biển, Nhiệt độ: -10℃~50℃, Độ ẩm: 0~95%, Gió: 15m/s, Không ngưng tụ, chống bụi, chống nước, chống sốc |
|
Điều kiện lưu trữ máy |
Nhiệt độ: -40℃~80℃, Độ ẩm: 0~95% |
|
Kích thước máy |
136(W)ｘ203(L)ｘ86(H)mm |
|
Trọng lượng |
1.2kg(Including battery 1.5kg) |
|
Chế độ hiển thị |
Two CMOS cameras and 3.5-inch color LCD monitor |
|
Fiber view and magnification |
X/Y : 170X/190X |
|
Nguồn điện |
DC Lithium polymer battery(DC 14.8V, 1250mAhｘ2), 100 ~ 240V AC Adapter |
|
No. of splice cycles with battery |
Typical 120 cycles (0.9mm fiber) |
|
Electrode life |
More than 2,500 times |
|
Thiết bị kết nối |
USB |
